El punto de acceso inálambrico

Los elementos inalámbricos, se conectan a una red Ethernet por cable. Se podrá tener acceso a internet y a los elementos compartidos, tanto en la red de cable como en la red inalámbrica.

- LED de funcionamiento: muestran la actividad del punto de acceso, si está conectado, si está funcionado la conexión de red, etc.

- Conexión de red LAN: es un conector RJ-45 hembra para conectar el punto de acceso a una boca de un switch o de un panel de parcheo o a una toma de red LAN.

- Conector de antena: conector SMA reverse hembra, que se usa para conectar una antena típica de redes inalámbricas wi-fi o un pigtail adecuado.

- Conector de alimentación: clavija para alimentar eléctricamente el equipo. Hay algunos modelos que se alimentar por el mismo cable de red Ethernet que se denominan PoE.

- Pulsador de reset: sirve para reiniciar el punto de acceso y volverlo a sus condiciones o parámetros de fábrica. Debemos pulsarlo varios segundos para que haga su función.

Para aumentar el alcance del punto de acceso, tendremos varias opciones:

- Poner una antena que tenga más ganancia que la que incorpore el punto de acceso de fábrica. La ganancia de una antena viene expresada en dB, y en muchos casos, están referidos a una antena de referencia que se denomina isotrópica.

- Instalar un amplificador wi-fi, que aumenta el nivel de señal unos cuantos dB.

- Colocar varios puntos de acceso repartidos por la zona donde deeseamos tener cobertura wi-fi. Todos los puntos de acceso irán conectados por cable al switch principal de la red local. Esta conexión puede ser con un cable de pares o en caso necesario, con un modem PLC.

- Disponer de varios puntos de acceso como repetidores del principal, ubicándolos en puntos donde el alcance sea el que deseamos.

Consejos para que el alcance sea el mayor posible:

- Alejar el punto de acceso de fuentes de interferencias inalámbricas.

- Colocarlos en un lugar céntrico de la vivienda.

- Probar la orientación de las antenas hasta que captemos la mejor señal en los distintos lugares donde lo vayamos a usar habitualmente.

- Cambiar la antenas que incorpora por otra más potente.

- Cambiar el canal del punto de acceso por otro que no se interfiera con el de algún vecino.

ACTIVIDAD 4.8

WEB

 437,18€

- Puertos Lan
4 N
- Tipo Conector Lan
Rj-45



WEB

48,05€

-Puertos usb 2.0

-velocidad inalambrica 40mbps

WEB

59,00€

-Inalambrico

-Velocidad 1167mbps

ACTIVIDAD 4.9

Usuario :       Fabricante :       Modelo:       Contraseña:

           maintainer         Fortinet           fortigate           bcpb+serial#

admin                         Fon             La fonera                   admin

            admin                     Troy               ExtendNet100zx             extendnet
        (none)              Panasonic           PBX TDA 100/200/400          1234

ACTIVIDAD 4.10

Swift WiFi



wift WiFi es una app gratuita que te facilita la gestión de diferentes conexión para ello, una vez instalada, puedes colocar su widget en el escritorio y controlar la conexión a redes desde ahí. Las funciones que ofrece son las siguientes:

1. Activar Wi-Fi a través del botón ON / OFF.
2. Conectarse a un punto preferido de acceso Wi-Fi.
3. Conocer la seguridad, la velocidad del enlace, la fuerza de la señal y dirección IP.
4. Gestionar puntos de acceso.
5. Agregar nueva conexión Wi-Fi (compatible con Open, WEP, WPA/WPA2 PSK y EAP 802.1x).

ACTIVIDAD4.11

La tarjeta de red inalambrica

Definición :

Redes inalámbricas permiten el uso de dispositivos con redes en cualquier parte sin necesidad de tener cable por la transmisión de radiofrecuencia .

La tarjeta de red inalámbrica es el elemento esencial para conectar un equipo a una red inalámbrica , principalmente de tipo Ethernet que es la mas comúnmente utilizada.

Ventajas de red inalámbrica :

-La libertad de movimientos del usuario , como en el caso de ordenadores portátiles , tabletas ,etc.

-Los cambios en la instalación son muy fáciles , ya que se añade nuevos equipos solo implica tener cobertura en ellos lugares donde se va a colocar los equipos.

Desventajas de red inalámbrica :

-Las LAN inalámbricas son mas lentas que las cableadas y tienen mas errores , pero para muchas aplicaciones son adecuadas y en algunos casos obligatorias.

Para tener una red inalámbrica son necesarios los siguientes equipos :

•  Ordenador con tarjeta de red inalámbrica : En cualquier ordenador de sobremesa se puede instalar una tarjeta de red inalámbrica de tipo PCI , PCI-E o USB , de forma que el ordenador tenga acceso a la red inalámbrica.

-  Punto de acceso : El punto de acceso se suele abreviar como AP . Es un dispositivo que gestiona los paquetes de datos lanzados por otros equipos inalámbricos , haciéndolos llegar a su destino , Además , el punto de acceso da conectividad a una red cableada por lo que la red inalámbrica puede acceder a otros equipos que estuvieran en una red cableada de forma que podamos tener acceso a Internet a trabes de la red cableada.

(ACTIVIDAD 4.3)

 3 TIPO PCI:

Web

 22,38€

Ganancia	14 dBi
Frecuencia	2400 - 2500 MHz
Polarización	Horizontal o Vertical
Aislamiento de Polarización	>21 dB
Radio Anterior/Posterior	>20 dB
Suspensión del Lóbulo (H/V)	>28/12 dB
Ángulo de Haz	Horizontal 30° Vertical 30°
VSWR (max)	1.4:1
Impedancia	50 Ohm
Conector	N-Hembra
Dimensiones	197 x 197 x 20 mm
Peso	0,5 kg
Montaje	Fibra 38÷51

Web

35,93€

Ganancia	19dBi
Frecuencia	2,4GHz - 2,5GHz
Polarización	Horizontal o Vertical
Apertura del Haz	Horizontal 21 º Vertical 21 º
VSWR	1,3:1
Impedancia	50 Ohm
Material	PCV + UV Hermético
Abrazaderas	Incluidas + Inclinador
Conector	N-Hembra
Peso	0,3kg
Tamaño	330 mm x 330 mm x 40 mm

Web

15,23€

Ganancia	11,5 dBi
Frecuencia	2400-2500 MHz
Polarización	Horizontal o Vertical
Radiación Trasera	n/a dB
Apertura del Haz	Horizontal 25° Vertical 28°
VSWR	1 a 1,5
Impedancia	50 Ohm
Conector	RSMA-Macho
Dimensiones	143 x 120 x 33 mm
Peso	0,4 kg
Herraje (diámetro)	30 - 50 mm

(ACTIVIDAD 4.5)

3 TIPO PCI:

Web

19,61€

• En el bracket metálico dispone de 2 conectores rSMA para conexión de las antenas externas.
• Se suministran dos antenas dipolo orientables y omnidireccionales de 1,5 dBi.
• Compatible con entornos Windows.
• Soporta WMM (IEEE 802.11e QoS) que favorece la comunicación inalámbrica multimedia.
• Tarjeta compatible PCI de 32 bit.
• Soporta operativas inalámbricas de cliente y punto de acceso por software.

Web

16,99€

SUS PCE-N15 - Adaptador de red - PCIe perfil bajo - 802.11b, 802.11g, 802.11n

Web

12,21€

• Estándar: IEEE 802.11 b/g/n
• Inreface: PCI
• Antena: 2.2dBi fixed antenna* 1 (external omni-directional) Frequency: 2.4GHz
• LED: 1* Link/Act
• Dimensiones: 132.7mm×120.8mm×21.5mm（L x W x H）

PCI-E:

Web

321.00€

Puertos e Interfaces
Tecnología de conectividad	Wired
Interno	Si
Anchura de banda
Velocidad de transferencia de datos	8  Gbit/s
Peso y dimensiones
Peso	910  g
Otras características
Sistemas operativos compatibles	Windows 2003\nWindows Server 2008\nVMware\nRed Hat Linux\nSUSE Linux\nSUN Solaris

Puertos e Interfaces

Tecnología de conectividad

Wired

Interno

Si

Anchura de banda

Velocidad de transferencia de datos

8  Gbit/s

Peso y dimensiones

Peso

910  g

Otras características

Sistemas operativos compatibles

Windows 2003\nWindows Server 2008\nVMware\nRed Hat Linux\nSUSE Linux\nSUN Solaris

Web

29,99€

ASUS PCE-AC51. Tecnología de conectividad: Alámbrico, Interfaz de host: PCI-E, Interfaz: WLAN. Tasa de transferencia (máx): 433 Mbit/s. Estándares de red: IEEE 802.11a, IEEE 802.11ac, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, Frecuencia de banda: 2.4/5. Wi-Fi estándares: IEEE 802.11a, IEEE 802.11ac, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, Estándar Wi-Fi: IEEE 802.11ac. Tipo de antena: Externo, Tipo de conector de antena: R-SMA

Web

87,83€

La tarjeta utiliza el nuevo chip Atheros AR8131/M:

• Checksum en funciones de descarga IP, TCP y UDP, reduciendo la utilización de CPU y optimizando el rendimiento de la red
• Wake-On-LAN (WOL) y AMD Magia PacketTM.
• Soporta IEEE 802.3x control de flujo
• Interrupción de coalescencia
• DSP avanzado de arquitectura adaptativa con implementación digital de ecualización, cancelación de eco y diafonía
• Cable Diagnostic Test (CDT) para cable abierto, cable en corto, detección de longitud del cable e impedancia incorrecta o no coincidentes.
• Reduce de forma inteligente le consiumo de energía basado en la detección de la longitud del cable
• Soporta funciones Green Ethernet
• Compatible con Energy Star 4.0

PASOS PARA MONTAR TARJETA RED INALAMBRICA
ACTIVIDAD 4.5


1º- Hay que abrir la carcasa del ordenaor apagado, para lo que es necsario un destornillador de estrella (philips del numero 2.

2º- Insertar la tarjeta con el tornillo adecuadamente.

3º- Insertar la tarjeta de forma correcta , solo hay una forma , precisionando hacia el zócalo suavemente.

4º- Fijar la tarjeta con el tornillo adecuado a la carcasa

5º- Encender el ordenador para instalar los controladores(drivers) y el posible software adicional que puede acompañar a la tarjeta..

6º- Después habrá que configurar la conexión inálambrica para conectarse a la red wi-fi que deseemos y que este disponible .

Los nombre macho y hembra en los conectores se relacionan principalmente con dos elementos:

Si el conector tiene la roca por dentro generalmente lleva la punta de conexión en el interior que es macho El conector se denomina macho  .

Si el conector tiene la rosca por fuera generalmente lleva el agujero interior que es hembra . El conecgtor se denomina hembra (jack)






ACTIVIDAD 4.6

(3 TIPOS DE USB PARA WIFI)


web









  3,90€

Mini adaptador Wifi USB 2.0 Negro 150Mbps ultra pequeño 802.11n



WEB

30,7€

Adaptador Inalámbrico

Convierte tu televisor en inalámbrico y disfruta de todos tus contenidos multimedia y acceso a información de Internet sin cables.

Datos de Interés

• Marca del Fabricante: Samsung
• Referencia del Fabricante: WIS15ABGNXXC
• Codigo EAN: 8806086523431
• Garantía: 2 Años de garantía.

Características Técnicas

• Adaptador Inalámbrico Para Televisores Compatibles Con Wireless Dlna Y Smart Tv.
• Compatible Con 802.11A/B/G/N



WEB

26,02€



CONCEPTOS CLAVE : FIBRA OPTICA

Alchol isopropílico: El alcohol isopropílico es un producto químico que se utiliza para limpiar la fibra en su proceso de montaje .

Búfer : Es el el protección mas externo del cable de fo


Cable multifibra: es un cable que dispone de varias fibras opticas

Caja de derivación :  caja para derivar la fibra optica hacia otras zonas

Caja de empalme :  caja para empalmar la fibra optica

Caja de segregación : Las cajas de segregación deben proteger cualquier fibra del interior

Comprobador de fibra : Aparato que sirve para ver la perdida de las fibras ópticas.

Conector FC : Es un conector redondo en lugar de ir en bayoneta va enroscado  y la punta es un poco mas corta, perdidas de 0,25 dB.

Conector LC : Es un conector cuadrado similar al SC , con un sistema similar al RJ-45, perdidas típicas de 0,01dB.

Conector SC : Es un conector cuadrado similar al ST , en el cableado de redes locales por ser fáciles de conectar y mayor densidad de integración , perdidas 0,25 dB


Conector ST: Mas utilizado , ahora esta en desuso tiene perdidas de inserción de 0.03db.

Cortadora de fibra óptica : Es un aparato que sirve para cortar la fibra a el diámetro exacto con profesionalidad.

Empalme : consiste en la unión de dos fibras .

Férula :  plástico para proteger los empalmes

Fibra óptica : cable que funciona mediante pulsos de luz

Fusionadora : Es un aparato que sirve para fusionar las fibras y conseguir de dos cables uno .

Gafas de protección: Las gafas de protección es una herramienta de seguridad para el proceso de manipulación de fibras.

Guantes de trabajo : Es una herramienta de protección para no dañarse las manos ya que podrías cortarte con las maquinas o clavarte alguna vibra .

Herramienta :  aparato que tiene una función concreta

Kevlar : material de protección de la fibra optica

Latiguillo:  cable con dos conectores iguales en sus dos extremos

Lija:  papel que limpia la fibra optica

Microscopio: aparato que hace zoom sobre la fibra para verla con detalle

Monomodo :  en esta fibra solo se propaga un modo de luz

Multimodo :  en esta fibra los haces de  luz pueden circular por mas de un camino

Núcleo :  parte central de un cable de FO

Pelado :  quitar el revestimiento de un cable de FO

Pigtail : trozo de cable de fibra con un conector en un extremo y el otro extremo libre para hacer la conexión en el interior de panel de parcheo o caja de derivación


Pulido: quitar el revestimiento de un cable de FO

Radio de curvantura: capacidad de flexión en un cable de fibra optica

Revestimiento: protección externa de la fibra optica

MEDIDAS DE PROTECCIOM Y SEGURIDAD EN FIBRA OPTICA

PELADO Y CORTE DEL CABLE

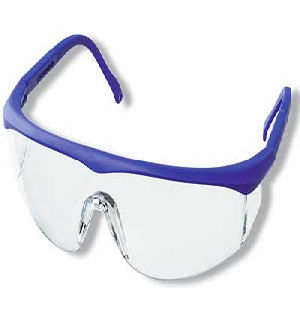

Se deben llevar gafas de seguridad

  y guantes apropiados

Las peladoras , cortadoras ,etc suelen estar muy afiladas y la posibilidad de sufrir daños es elevada. Además , los trozos que se cortan de fibra suelen ser muy pequeños y saltar durante el proceso y aveces tienen refuerzos metálicos que pueden ser cortantes.

(Los trozos de fibra tendrán que ser guardados en un contenedor cerrado y etiquetado , por que pueden dañar los ojos y pinchar la piel no se debe recoger con las manos desnudas)

MANIPULACIÓN DE EL CABLE

Los cables an sido diseñados con un radio de curvatura y una resistencia a la tracción específicos . El cable no debe disminuir su radio de curvatura de lo contrario pueden producirse perdidas causadas por codos muy cerrados o incluso la rotura de alguna fibra . La regla debe ser mayor de 20Des el parámetro que nos suministra el fabricante.

Los cables multifibra pueden tener mucha resistencia al doblado , por lo que facilmente pueden dar un latigazo al volver hacia su posición natiral y causar daños a quienes lo manipulan o a los de alrededor se debe tener cuidado.

LA FUENTE DE LUZ LÁSER

La fibra genera una luz óptica que puede dañar seriamente al ojo , aun que la luz sea invisible , antes de trabajar con cualquier fibras debe apagarse todas las fuentes de luz para fibra, nunca se debe mirar un extremo de una fibra ya que podría estar acoplada a un láser , ni apuntar a otra persona .

La capacidad de el láser para producir daños viene determinad amente por 3 factores:

Longitud de onda: depende de la composicion del medio activo para producir el haz de luz.

Duración de la exposición : puede ser de dos tipos ; onda continua o tren de pulsos.

Potencia de haz láser: es muy variable de unos tipos a otros . Los de onda continua se caracterizan por la potencia máxima de salida y en pulsos por la energía total en cada pulso.

PRODUCTOS QUÍMICOS

Ácido isopropílico

ALCOHOL ISOPROPÍLICO ALTA PUREZA (99%) 500ML 9€

No se debe manipular con las manos desnudas , si por cualquier razón te cae en la piel debes limpiarte lo antes posibles .

Este producto puede producir dolor de cabeza , nauseas y vómitos.

(Es inflamable y debe utilizarse con precaución)

Si por alguna razón nos cae en el ojo nos debemos lavar con abundante agua. Y si se produce una ingestión accidental , llamaremos al médico.

CAJA DE DERIVACIÓN DE FIBRA OPTICA!

Una caja de conexión, caja de junción, caja de derivación, caja de empalmes o caja eléctrica es un contenedor de conexiones eléctricas, por lo general destinada a ocultarlas de la vista y desalentar la manipulación.

pagina web

 la caja óptica de derivación en planta de edificios es una solución que representa una oportunidad clave en el desarrollo de soluciones  FTTH, se ubica en plantas de edificios con instalaciones interiores, en los lugares habilitados para ello.
Es la caja en la que se conectarán los cables de distribución vertical que llegan a los edificios con los cables de acometida que acceden a las viviendas de los  clientes.

41,60€

pagina web

La caja óptica de derivación en planta de edificios es una solución que representa una oportunidad clave en el desarrollo de soluciones  FTTH, se ubica en plantas de edificios con instalaciones interiores, en los lugares habilitados para ello.
Es la caja en la que se conectarán los cables de distribución vertical que llegan a los edificios con los cables de acometida que acceden a las viviendas de los  clientes.

33,44

CAJAS DE EMPALME

La caja de empalmes de cables de fibra óptica por fusión,  permite proteger los empalmes de cables, tanto en instalaciones de redes troncales de fibra como en redes de distribución.

Pagina web

La caja de empalme Optronics horizontal para interiores de 48 fibras está diseñada para la transición de cableado exterior...

29.00€

pagina web



Empalme por fusión

-Explicación del proceso. (ilustrar proceso)

-Atividad 3.16 pag.16( 3 fusionadoras precio imagenes caracteristicas y accesorio que necesita)

Las dos fibras se unen porque una descarga eléctrica entre dos electrodos funden las dos fibras y se consigue una sola fibra con perdidas de 0,001 dB o inferiores es decir 100 veces menos que empalme mecánico.

Explicación del proceso :

-En primer lugar se limpia con alcohol isopropílico y hay que cortar la fibra a su medida sin pelar el revestimiento .

-Se coloca en el lugar de la fusionadora preparado para una de las fibras a fusionar.

-En uno de los 2 extremos se inserta el elemento de protección.

-Se muestran las fibras enfrentadas en los dos ejes de coordenadas.

-Comienza el proceso de fusión y Se aproximan las fibras

(todo automático)

-Se realiza la fusión y calcula las perdidas

-Nos indica las perdidas de fusión 0,00dB

-Se coloca el elemento de protección centrado en el punto de fusión

-Se inserta en el lugar de la fusionadora a calentarlo para que se quede apretado.

-La pantalla nos indica que se esta calentando y el elemento de protección esta en su sitio.

Comprobadores del cable de fibra óptica

COMPROBADORES DEL CABLE DE FIBRA OPTICA

Una vez que tengamos los latiguillos hemos de comprobar que funicionan perfectamente4 antes de usarlo


Encontramos varios comprobadores económicos iguales que los de cable de pares trenzados

Pagina web

164,94€

Medidor de potencia óptica (Optical Power Meter) para realizar comprobaciones en cables de fibra óptica en un rango de -50 dBm a +26 dBm. Se trata de un dispositivo compacto y portátil, protegido con una funda de goma para evitar golpes. Modelo con memoria interna que permite almacenar 1000 muestras.

Especificaciones

• Rango de medida de -50 dBm a +26 dBm.
• Indicador del estado de la batería.
• Función de auto-calibrado automático.
• Visor LCD retro-iluminado para visualización nocturna.
• Medidas de potencia óptica en dBm o mw.
• Medidas de insertion loss en dB.
• Rango de longitud de onda de 800 nm a 1700 nm.
• Tipo de detector: InGaAs.
• Conector óptico: FC/PC.
• Apagado automático en 10 minutos de no utilización.
• Funciona con 3 pilas de tipo AA.
• Se suministra con fuente de alimentación de 5VDC a 1A.
• Tiempo de operativa de 130 horas con pilas alcalinas nuevas y de calidad.
• Tamaño: 200 x 90 x 50 mm.
• Se suministra con funda de transporte y varitas limpiadoras.
• Modelo con memoria interna que permite almacenar 1000 muestras.
• Permite almacenar el nivel de potencia.
• Puerto USB para descargar las muestras de la memoria flash interna.

Pagina web

114,74€

Descripción generador medidor multímetro de luz para fibra óptica 1310nm 1550nm con conectores FC ST y SC

Multímetro óptico, que emite luz laser y mide la potencia de la luz. Dispone de funciones de medición, almacenamiento y descarga de los datos medidos por este multímetro óptico. Para ser utilizado en proyectos de instalación y mantenimiento de fibra óptica. Emisor/medidor de luz para fibra óptica con longitud de onda de 1310 y 1550 nm. Se trata de un dispositivo compacto y portátil, protegido con una funda de goma para evitar golpes.

Especificaciones

• Longitud de onda de 1310 y 1550 nm.
• Aplicable a la fibra SM (monomodo) y MM (multimodo).
• Tipo de laser FD-LD.
• Rango de entrada: -70 +6 dBm.
• Potencia de salida: -5 dBm.
• Modulación de frecuencias: CW, 270 Hz, 1 kHz y 2 kHz.
• Conector óptico: FC/PC, ST/PC y SC/PC.
• Se suministran adaptadores de formato de conector FC, ST y SC.
• Función de auto-calibrado automático.
• Visor LCD retro-iluminado para visualización nocturna.
• Apagado automático en 10 minutos de no utilización.
• Funciona con 3 pilas de tipo AA.
• Tamaño: 175 x 90 x 44.5 mm.
• Se suministra con funda de transporte acolchada, pilas y conectores.
• Incluye cable miniUSB para la conexión al ordenador.
• Almacenamiento de hasta 1000 muestras.
• Se suministra software para la descarga de las muestras.

Pagina web

El comprobador de LAN de fibra óptica envía para detectar roturas en los cables de fibra óptica un rayo láser de alta visibilidad. El láser del comprobador de LAN de fibra optica trabaja con una longitud de onda de 650 nm, por lo que se puede usar en cables de fibra óptica individuales o múltiples con una longitud máxima de 3 km. El comprobador de LAN de fibra optica PCE-VFL hace visibles roturas, puntos débiles y empalmes defectuosos. En estos puntos defectuosos el rayo láser sale de forma visible del cable del comprobador de LAN PCE-VFL (Visual Fault Locator). Se puede ajustar para que envíe, además de un rayo láser continuo y permanente, un rayo láser de forma interrumpida. Por tanto, puede usar el comprobador de LAN de fibra óptica para localizar (Tracing) cables de fibra óptica individuales, lo que le ahorra mucho tiempo. El comprobador de LAN de fibra optica PCE-VFL le permite también identificar cables de fibra óptica con radios de curvatura excesivos.

119,79€
